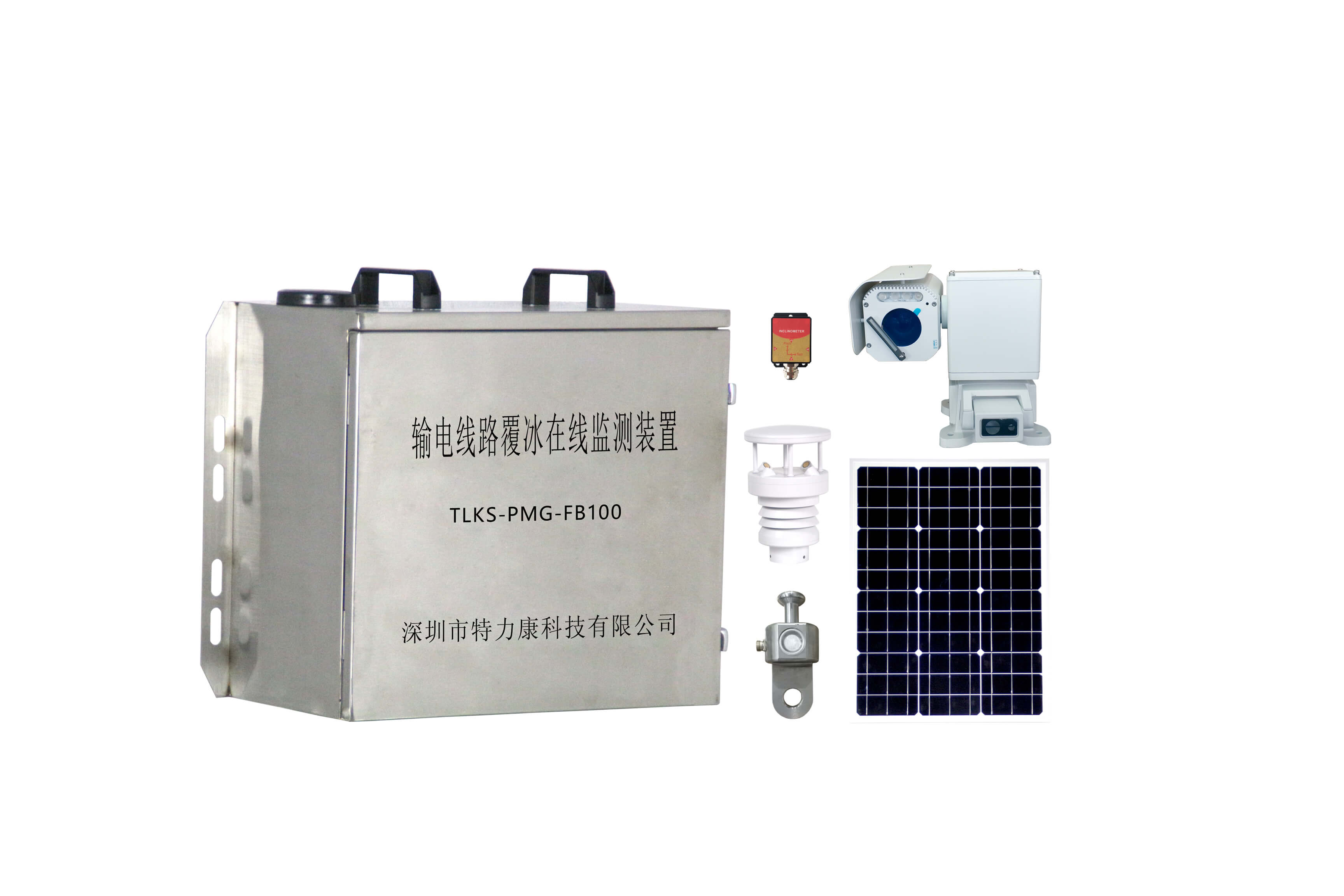

輸電線路覆冰在線監測裝置
產品名稱：輸電線路覆冰在線監測裝置
產品型號：TLKS-PMG-FB100
產品備注：推薦新產品-輸電線路覆冰在線監測裝置
產品類別：輸電線路在線監測系列
一、產品概述
輸電線路覆冰在線監測裝置通過遠程數據采集器采集圖像視頻、微氣象、導線拉力、傾角等線路數據，然后把數據進行數字化壓縮編碼，最后利用4G無線傳輸模塊將現場數據以IP包的方式發送到數據監控中心。在監控中心上對數據信號進行解碼，即可將圖像視頻、微氣象、拉力、傾角等線路數據通過數字和圖表形式直觀顯示在屏幕上。維護監控人員通過從現場發送來的圖像視頻、微氣象、導線拉力、傾角等數據進行分析比對，如出現異常的預警信息，即立刻作出相應的應急處理，以確保高壓線路的安全運行。
二、產品功能
◆可采集絕緣子串拉力、角度及采集點氣象數據等；
◆采集間隔：大于10min，小于40min，默認20min；
◆能響應遠程指令受控按設置啟動采集功能；
◆可采集電池電壓信息；
◆具備良好的同步機制，保證各參數采集時刻的同步性；
◆能循環存儲至少30天的等值覆冰厚度等狀態量數據；
◆具備身份認證、完善的更新機制與方式遠程更新程序；
◆對采集數據合理性檢查分析進行預處理，自動識別并剔除干擾數據；
◆對原始采集量的一次計算以及通過覆冰監測模型進行二次計算得出導線等值覆冰厚度；
◆具備對裝置自身工作狀態包括采集、存儲、處理、通信等的管理與自檢測功能；
◆當判斷裝置出現運行故障時，能啟動相應措施恢復裝置的正常運行狀態；
◆具備動態響應遠程時間查詢沒設置、數據請求、復位等指令的能力
◆能按遠程指令進入遠程調試模式，并輸出相關調試信息
◆加入安全芯片，可對數據進行加密，并接入各省公司平臺
三、技術參數
型號
|
TLKS-PMG-FB100
|
|
技術指標
|
拉力單元
|
7t，10t，16t，21t，32t，另有42t，55t（根據實際需要定制）
|
|
微氣象單元
|
采集環境溫度、濕度、風向、風速、氣壓、雨量、光輔射等參數（可選：按實際需求，選擇五要素、六要素、七要素）
|
傾角單元
|
角度傳感器：雙軸≥±70°（耐低溫、抗干擾并能在冰雪天氣正常工作）
|
圖像單元
|
圖像監測：1路圖像輸入
|
|
監視角度：水平0-360°，垂直-15°~±90°，連續可調
|
|
分辨率：≤1080P（可根據用戶要求調整）
|
|
變焦率：30倍光學變焦
|
|
最低照度：0.5LUX
|
|
照片格式：JPG
|
|
云臺預置位數：≥64
|

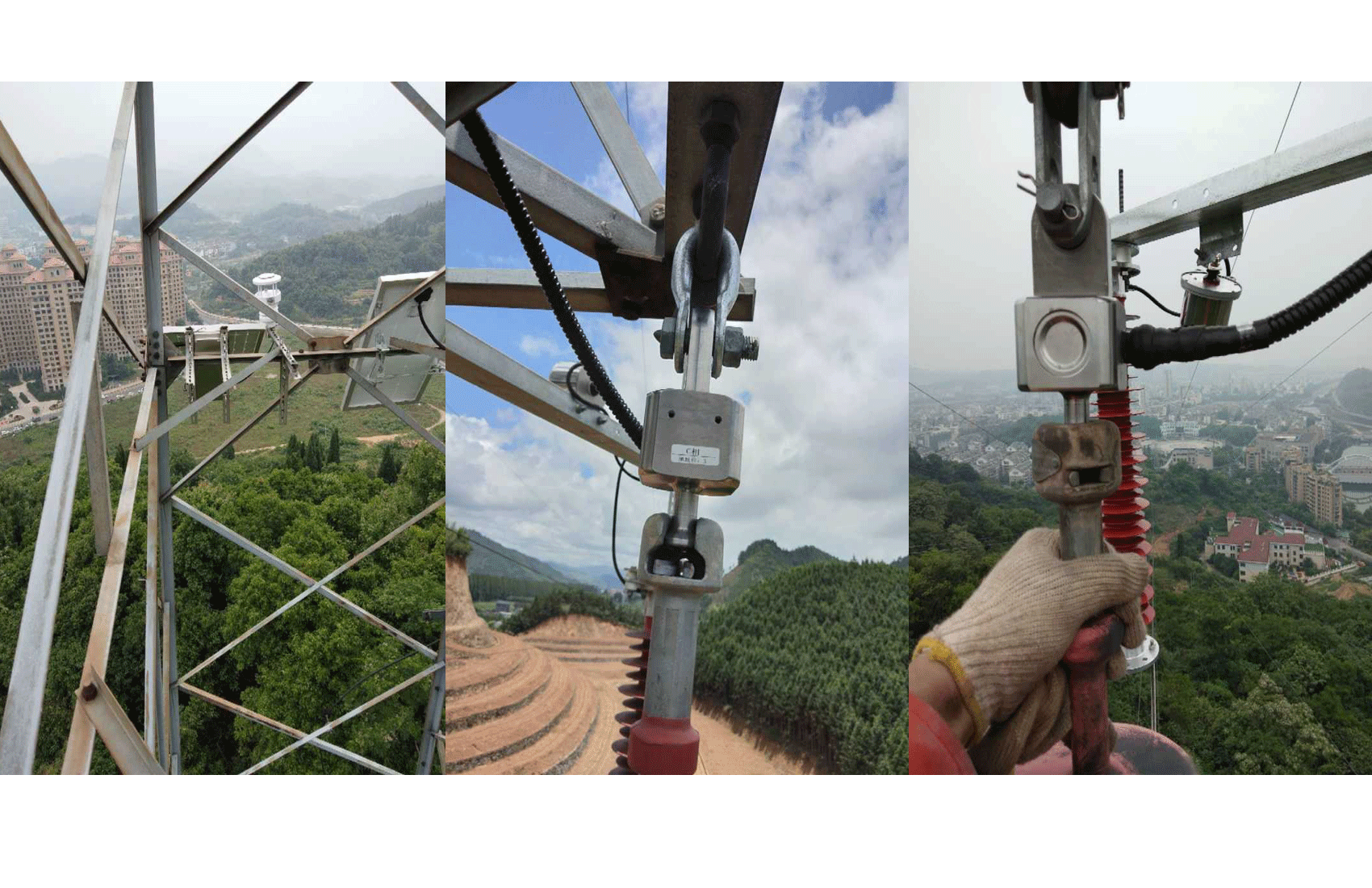

四、工程案例：
